Contrôleur de terre

Un contrôleur de terre, qu'est-ce que c'est?

Le contrôleur de terre (ou telluromètre) permet de mesurer la valeur de la résistance de la prise de terre et de contrôler le bon câblage des prises de courant électrique.

Description et fonctionnement du contrôleur de résistance de terre PCE Instruments PCE-ECT 50 :

Un contrôleur de terre (mesureur de terre ou telluromètre), à quoi ça sert? Le contrôleur de terre mesure la valeur de la résistivité de la prise de terre (en Ohms) et contrôle le bon câblage des prises de courant électriques.

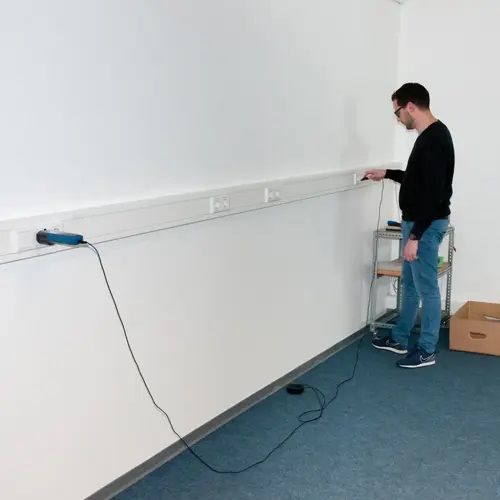

Par ailleurs, l'instrument de mesure de la résistance de terre PCE Instruments PCE-ECT 50 dispose d'un cordon de test d'une longueur de 7 mètres pour vérifier les continuités électriques des masses.

Très simple d'utilisation, cet appareil de mesure de la résistance de la prise de terre d'un réseau électrique (également appelé contrôleur de la boucle de terre ou telluromètre) permet de vérifier si la résistance de la prise de terre est conforme aux normes.

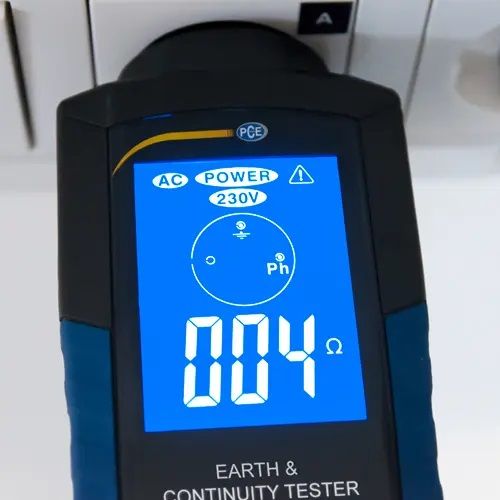

La norme française NFC 15-100 spécifie que la résistance de la prise de terre doit être inférieure à 100 Ohms. Idéalement, elle doit être située entre 10 Ohms et 50 Ohms. Le telluromètre PCE ECT-50 possède un grand écran LCD multicolore rétroéclairé indiquant clairement et rapidement la valeur de la prise de terre mesurée en Ohms.

Ainsi, l'état de l'installation électrique s'affiche directement sur l'écran. Si l'installation électrique est en ordre, l'écran du contrôleur de terre PCE-ECT 50 reste bleu. Dans le cas d'une installation électrique défectueuse, le fond de l'écran du telluromètre PCE-ECT 50 deviendra rouge.

Enfin, le contrôleur de terre PCE-ECT 50 détermine également où se trouve le conducteur de phase et où se trouve le neutre (gauche / droite).

Matériel fourni lors de la commande d'un telluromètre PCE-ECT 50 :

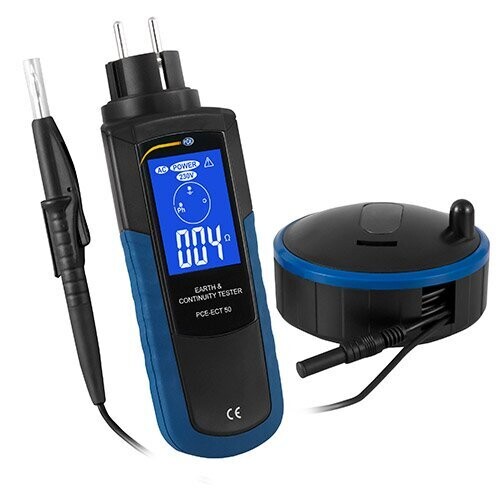

• 1 appareil de mesure de la résistance de la prise de terre (telluromètre ou tellurohmètre), marque PCE Instruments, modèle PCE-ECT 50
• 1 câble de 7 mètres de long avec rabatteur pour contrôler la continuité des masses
• 1 mode d'emploi en français

Caractéristiques techniques du contrôleur de terre PCE-ECT 50 :

• Écran bicolore LCD, rétroéclairé
• Catégorie d’installation III
• Tension opérationnelle : 230 V AC
• Grande précision, plage de mesures : 0 - 2000 Ohms
• Design ergonomique
• Protection IP40, IK06
• Pendant le test de continuité, l’éclairage de l’écran est éteint, pour garantir un courant de mesure de 200 mA conformément à la réglementation NFC 15-100

Avantages de l'instrument de mesure de résistance de terre PCE Instruments PCE-ECT 50 :

• Le contrôleur de terre PCE-ECT 50 est un appareil portable.
• La structure de l'instrument de mesure de résistance de terre PCE Instruments PCE-ECT 50 est solide et ergonomique.
• Le contrôleur de terre PCE ECT-50 permet à l'utilisateur de travailler aisément.
• Afin de garantir une lecture simple et rapide des résultats, le contrôleur d'installations électriques PCE-ECT 50 dispose d'un grand écran LCD multicolore facile à lire.

Informations complémentaires :

Le telluromètre PCE-ECT 50 est conforme à la norme française NFC 15-100. Il est utilisable en France métropolitaine uniquement et sur des réseaux électriques domestiques (maison, appartement, c atégorie d'installation électrique III, tension opérationnelle 230 VAC ). Cet appareil n’est pas destiné à des installations ayant un différentiel inférieur à 30 mA.

Le contrôleur de terre PCE-ECT 50 est destiné à être utilisé sur des réseaux de distribution électrique en régime de neutre TT (connexion du neutre à la terre) comme c'est le cas en France métropolitaine. Le contrôleur de terre PCE Instruments PCE-ECT 50 est un instrument de mesure de résistance de terre.

Ainsi, le contrôleur de terre PCE-ECT 50 permet de valider une installation électrique par rapport à la norme française NF C 15-100. Il permet également de contrôler des réseaux électriques par rapport à la norme belge RGIE uniquement pour des réseaux électriques domestiques monophasés 230V 1P+N (avec présence du neutre) et triphasés 400V 3P+N (avec présence du neutre).

Le telluromètre PCE-ECT 50 est donc compatible avec les réseaux électriques des pays suivants : France, Belgique (partiellement), Luxembourg (partiellement).

Le contrôleur de terre PCE-ECT 50 ne fonctionne que sur des réseaux électriques ou le régime du neutre est de type TT. Il ne fonctionne pas sur les réseaux électriques de type TN, IT, TNS ou TNC.

Notre avis sur le contrôleur de terre PCE-ECT 50 :

Pour conclure, le contrôleur de terre (ou telluromètre) PCE-ECT 50 est donc un très bon appareil de mesure de la résistance de la prise de terre. Ergonomique, facile à utiliser et disposant d'un excellent rapport qualité-prix, le contrôleur de terre PCE-ECT 50 remplace avantageusement les telluromètres Tohm-e ou Catohm (Catu).
